一、北斗短報文收發系統產品簡介

北斗短報文收發系統又稱便攜式氣象水文數據北斗傳輸系統，北斗短報文收發系統由衛星、地面控制站和短報文終端等組成，能為全球用戶提供短報文通信服務。它允許用戶通過北斗衛星進行短報文通信，實現雙向的數據傳輸，具有覆蓋范圍廣、成本較低、通導一體等優勢，可應用于應急救援、野外作業、地質與環境監測等多個領域。

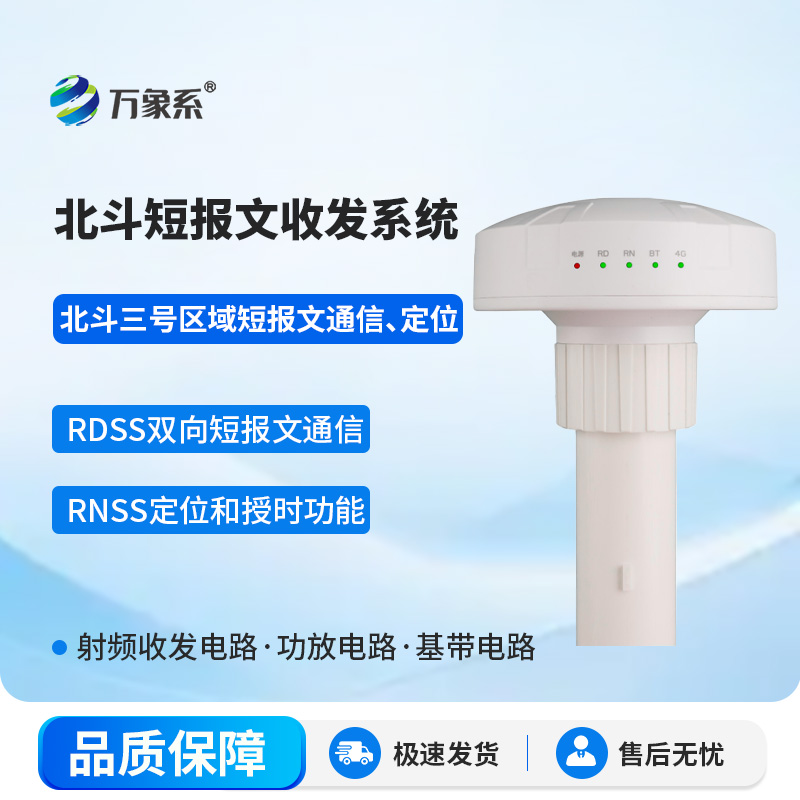

       北斗三號數傳終端是一款支持北斗三號區域短報文通信、定位的通用型通信終端（以下簡稱北斗終端），采用天線主機一體化設計，集成了RDSS天線、射頻收發電路、功放電路、基帶電路等，集成度高、功耗低，支持北斗RDSS和RNSS，實現RDSS的雙向短報文通信、及RNSS的定位和授時功能。通過配置支持RS232、RS485串口等有線通信的數據傳輸，實現網絡數據傳輸無縫連接；可提供位置服務、數據采集、信息上報等多功能服務；并配有專用的固定結構，安裝使用極為方便。

   該終端主要應用于水利監測、氣象監測、電力數據采集、漁船漁業監控、車載等行業；為滿足野外、沙漠等惡劣環境的使用，北斗終端采用IP67防護等級要求設計。目前已經在公安、特種車輛、水利監測、應急救援系統中得到廣泛應用。

二、北斗短報文收發系統技術參數
1.電源：穩壓電壓DC12，電流3A
2.功率：發送功率36W，待機功率1w
3.標配北斗卡：傳輸容量260字節，報文服務1年
4.RDSS指標：通訊成功率95%
5.發射頻率：Lf0、Lf1、Lf2。
6.信息傳輸方式：漢字、代碼、混編
7.安裝角度：天線正垂直朝上，天線正上方無遮擋，避免安裝在強磁信號干擾的地方，比如高壓電塔，大功率基站等
8.對外數據接口：RS485、RS232
9.可靠性：工作溫度-20℃～+70℃，貯存溫度-40℃～+85℃，防護能力IP67。

三、線纜說明

四、指示燈說明

五、啟動說明
將主機線纜的VCC（12V）（紅色）線纜連接外置電源+，GND線纜（黑色）連接外置電源-，5顆指示燈同時亮，設備通過自檢，正常開機。
