組串式el檢測儀產品簡介：
組串式el檢測儀又稱組件el測試儀，光伏板隱裂快速檢測儀，組串式el檢測儀利用光伏組件EL電致發光原理研發的可檢測缺陷，通過檢測確保光伏組件的發電效率，該設備構造簡單，操作方便，便于攜帶，適用于流動性用戶現場檢測。
便攜式EL檢測儀應用于光伏太陽能電池板的內部缺陷檢測，可更好的幫助用戶完成產品質量檢測把控生產與安裝風險，
便攜式EL檢測儀高感檢測設備具備更高的成像檢測精度在N型半片組件測試更為突出，并且搭載專業級EL檢測軟件可幫助用戶在檢測過程中就完成測試報告的處理工作。
同時具備了多組件成像能力，能夠完成1～2組光伏板的同步成像，畫質更高，檢測速度更快，光伏電站檢測業務首選設備。
應用場景：
適用于光伏電站組件到貨檢與安裝后支架上組件測試，以及倉庫/實驗室/工廠的組件質量檢測，可配套組串電源實現多組件組串測試
可識別缺陷類型：
隱裂 | 破片 | 碎片 | 斷柵 | 黑心 | 虛焊 | 熱斑 |
工藝污染 | 低效率片 | 黑邊 | 燒結 | 過刻 | 穿孔 | pid |
產品特點優勢：
1、2400萬級高感紅外相機、圖像解析更清晰

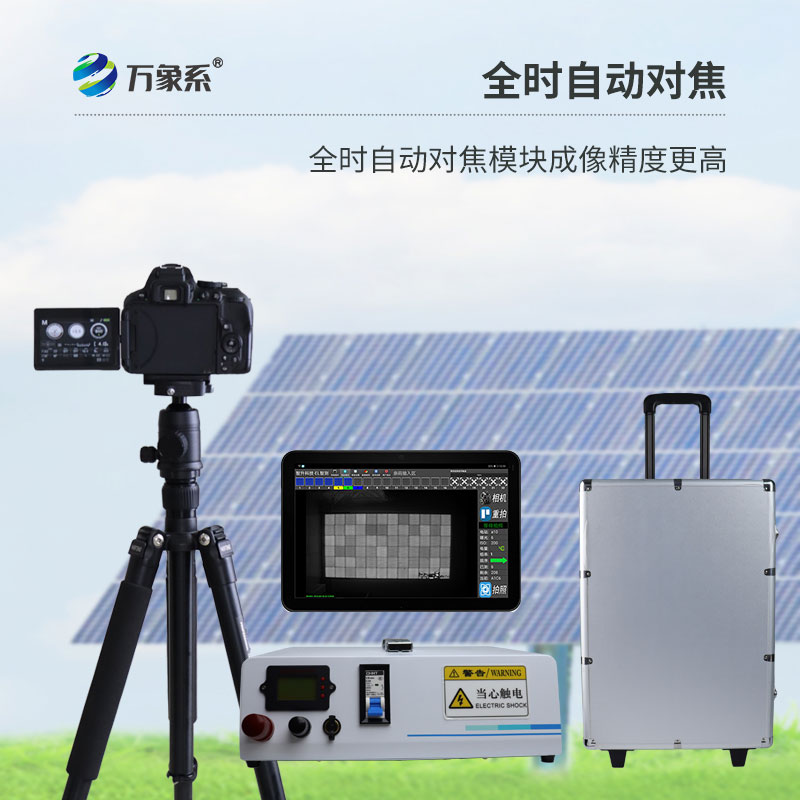

2、全時暗光自動對焦模塊在夜晚測試具備更卓越的對焦性能
3、軟件控制相機與電源的同步測試無需多步操作上電與拍照
4、程控恒流電源現場檢測實現24小時不間斷測試
5、平板電腦可無線控制整套設備操作并查看檢測結果
6、專業級EL檢測APP軟件實現報告一體化生產模式
7、儲能電源現場檢測無需任何準備即可測試
8、三米碳纖維三腳架安裝后組件多角度測試更便捷
9、整機無線遠程操作測試，一人即可完成整個項目
10、三防拉桿箱攜帶運輸輕便安全
應用領域：
場景 | 工廠組件、倉庫組件、電站現場組件測試、組串測試 |
測試 | 白天：戶外防紅外暗室測試；室內無太陽光環境測試 夜晚：直接三腳架測試，燈光月光無影響 |
對象 | 晶硅組件、薄膜組件（可定制） |
數量 | 單塊組件成像檢測 |
可選配件配置：
儲能電源 | 30AH儲能；續航1500塊組件，1kw功率 |
組串電源 | 1500V進口程控電源，1～36塊組件同步供電 |
防紅外暗室 | 2300x2300x1200mm白天檢測模塊 |
備用電源 | 輸出60V10A，AC220V輸入，1.5kg |
標配規格參數：
模塊 | 配置 | 規格 |
相機模塊 | 像素 | 2400萬像素（高感） |
分辨率 | 6000x4000 | |
芯片 | 23.5x15.6mm、CMOS傳感器 | |
紅外芯片 | Lailx10s鍺芯片 99.9%紅外折射率 | |
精度 | 0.5.0mm/pixel | |
檢測速度 | 0.1～30s可調 | |
弱電流測試 | 可在3A弱電流呈現清晰隱裂成像 | |
光屏蔽 | 燈光、月光、星光、室內輕微太陽光、300輻照度以下太陽光對測試無影響 | |
檢測面積 | 4000mm*3000mm | |
同步成像 | 1～2塊組件 | |
鏡頭 | 18mm廣角紅外鏡頭 | |
對焦模式 | 全時暗光自動對焦 | |
電池 | 980mah | |
內存卡 | 32GB | |
數據線 | 10cm | |
電源模塊 | 容量 | 10AH |
電芯 | 高性能離鋰電池 | |
輸出電流 | 8A | |
電流精度 | 0.1A | |
輸出電壓 | 70V | |
電壓精度 | 0.1V | |
負載功率 | 100W～600W；上限不高于700W | |
檢測數量 | 300～500塊光伏板 | |
控制面板 | LED數顯程控面板 | |
功能設置 | 延遲斷電功能 | |
程控模塊 | 軟件無線控制檢測上電 | |
穩態模塊 | 恒定電源輸出電流電壓不受電量大小變化 | |
電路保護 | 短路保護、斷路保護、電流倒灌保護、過熱保護、靜電保護、電流電壓自適應匹配光伏板 | |
上電線 | 10cm交流三孔輸入線 | |
直流線 | 5m直流輸出線、MC4端口對接組件 | |
電腦 | 平板電腦 | 64G、10.5英寸 |
Wi-Fi | 2.4G | 內置2.4GWi-Fi無線控制模塊 |
4G | 高性能Wi-Fi控制器、150控制范圍 | |
軟件 | 檢測控制 | 無線控制：相機檢測 無線控制：EL電源測試 |
登陸設置 | 賬號+密碼+授權碼 | |
相機控制 | 可調節相機曝光時間、ISO、光圈等 | |
電源控制 | 可控制電源長時通電、可控制電源延遲通斷電并同步拍照檢測 | |
條碼匹配 | 掃碼器、攝像頭、手動錄入 | |
水印 | 日期防偽水印 | |
缺陷標記 | 可在檢測圖標記對應缺陷位置 | |
缺陷分類 | 可將所檢測圖片安卓5個缺陷分類保存并管理 | |
項目管理 | 可對檢測圖像導出生成檢測報告 | |
PC | 電腦軟件 | 檢測自動檢測，缺陷分類識別保存，文件夾日期管路，統計，增益，截圖，相機參數調節，專業管理臺式機軟件 |
支架系統 | 檢測支架 | 3米碳纖維支架 |
檢測云臺 | 支架一體式安裝，360度旋轉 | |
定位模塊 | 檢測定位 | 十字激光定位儀，快速定位支架上后組件位置，可提高數倍檢測效率 |
使用環境 | 沙漠，高原，屋頂，丘陵，山坡，廠房，屋頂，雪地，大棚，農光互補，魚光互補，風光互補，等各種環境 | |
質保售后 | 2年質保、24H響應、72H故障解決方案、備品備件協調 | |
配置清單：
序號 | 名稱 | 規格 | 數量 | 單位 |
1 | EL相機 | 2400萬紅外相機，全時暗光自動對焦，高感紅外 | 1 | 臺 |
2 | EL紅外鏡頭 | 18mm廣角紅外鏡頭；精度0.8mm | 1 | 臺 |
3 | 平板電腦 | 64G平板電腦 | 1 | 臺 |
4 | Wi-Fi傳輸模塊 | 內置2.4G Wi-Fi模塊 | 1 | 套 |
5 | Wi-Fi控制模塊 | 4G Wi-Fi軟件控制模塊；150米無線控制 | 1 | 套 |
6 | 數據線/充電器 | 標準 | 1 | 套 |
7 | 相機電池 | 標準 | 2 | 套 |
8 | 檢測支架 | 3m碳纖維三腳架 | 1 | 套 |
9 | 檢測云臺 | 720云臺 | 1 | 臺 |
10 | EL-DC智能移動電源 | 10AH儲能，70V，700W，恒流恒壓輸出，程控，續航300～500塊組件，APP軟件控制通斷電 | 1 | 臺 |
11 | 上電線 | 5米 | 1 | 根 |
12 | 檢測定位儀 | 十字鐳射激光定位，快速定位檢測組件位置 | 1 | 套 |
13 | 設備拉桿箱 | 專用三防儀器拉桿箱； | 1 | 套 |
14 | LX-APP管理軟件 | 無線控制相機檢測；無線控制移動電源通斷電，條碼手動/掃碼/視頻錄入并對應匹配檢測圖片，圖片水印防偽；缺陷手動標記，缺陷Ai標記，缺陷識別分類保存；項目管理；檢測報告導出word（圖片報告，定位報告）；圖像矯正；電站建模等功能 | 1 | 套 |
15 | windows軟件 | 檢測自動檢測，缺陷分類識別保存，文件夾日期管路，統計，增益，截圖，相機參數調節，專業管理臺式機軟件 | 1 | 套 |
* | 適用場景 | 光伏電站安裝前測試；支架上組件測試 |
