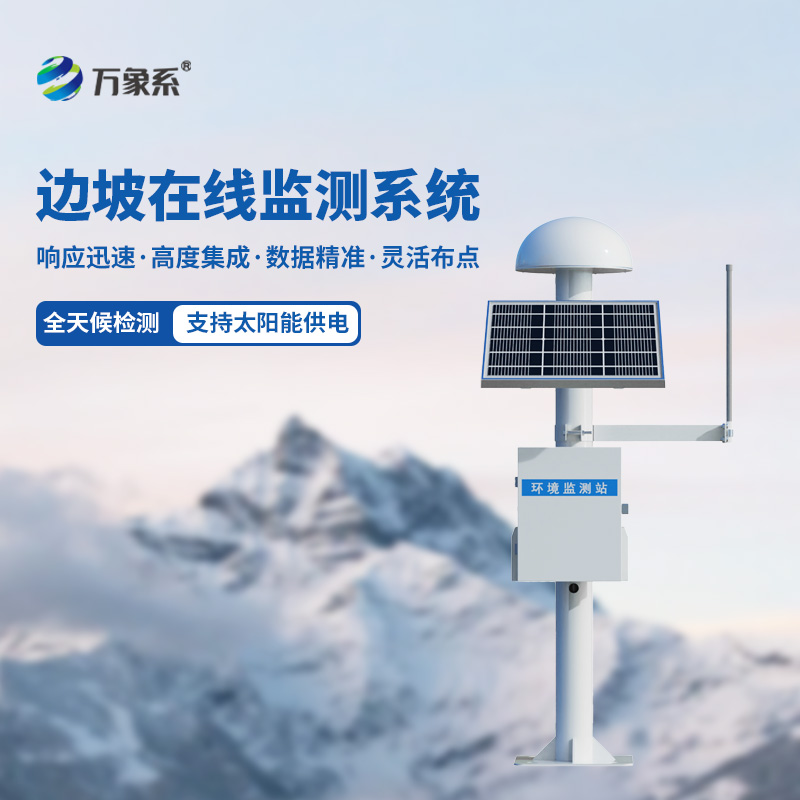

一、GNSS邊坡監測系統產品簡介
GNSS邊坡監測系統又稱GNSS位移監測站，GNSS位移監測系統，GNSS邊坡監測系統能夠?qū)崟r(shí)監測邊坡的穩定性，確保工程安全，可運用在在礦山、水利等工程領域，GNSS邊坡監測系統能夠及時發現邊坡變形，預防地質災害的發生。此外，在城市規劃、環境保護等領域，GNSS邊坡監測系統也發揮著重要作用。
GNSS監測系統基于空間位置已知的衛星定位系統、采用空間后方交會基本原理，實現地面用戶終端設備的絕對定位。現場部署的接收機終端，按照既定采集、傳輸頻率將觀測數據遠程無線傳輸至監測中心(一般為云端接收存儲)，監測中心對觀測數據即時分析處理，供相關技術、管理部門使用。
從數據流程及功能劃分角度，可將整個監測系統劃分為空間部分、地面基準站部分、監測終端三大部分。
二、GNSS邊坡監測系統產品特點
1.支持BEIDOU B1/B2/B3、GPS L1/L2/L5、GLONASS G1/G2、GALILEO E1/E5a/E5b，4系統11頻點信號，自主開發高精度平差解算軟件，實現多系統多頻點融合高精度定位
2.產品融合傾角、加速度模塊，輔助實現位移數據突變檢測，驅動觀測工作模式的自適應調整
3.產品基于芯片級自主開發，極大降低整體功耗，更加適宜野外連續運行
4.產品支持4G/NB-IoT、無線網橋，以太網等數據通訊傳輸模式，支持MQTT TCP/IP、NTRIP、JT808等通訊協議
5.產品搭載高性能工業級32位ARM內核處理器，本地計算能力強大，內置嵌入式web服務器，可遠程雙向交互
6.依據應用場景和監測需求，支持動（靜）態高精度解算
7.前端嵌入恒星日濾波、卡爾曼濾波、突變檢測等算法，云端融合大數據清理、趨勢分析、灰預測、切線角分析等模型，極大保證數據可靠性
8.產品采用鋁材整銑外殼、內外密封防護、防摔軟膠設計，具有優秀的防護、防摔及減震性能
三、GNSS邊坡監測系統工作條件
工作電壓：12V~36 V
瞬時最大電流：＜5A；工作電流：10mA~120mA
額定功耗：小于1.2W
工作溫度：-40°C?85°C；工作濕度：95%RH
四、技術參數
參數名稱 | 技術指標 |
靜態精度 | 水平精度：土(2.5+0.5x10-6xD) mm |
垂直精度：士(5.0+0.5x10-6xD) mm | |
動態精度 | 水平精度：士(8.0+1.0x10-6xD) mm |
垂直精度：士(15.0+1.0x10-6xD) mm | |
接收信號類型 | BEIDOUB1/B2/B3、GPSL1/L2/L5、GLONASS G1/G2. GALILEO |
E1/E5a/E5b 4 系統 11 頻點 | |
數據采樣頻率 | 1Hz/2Hz/5Hz/10Hz/20Hz 可選 |
接口通訊方式 | RS232，4G/NB-IoT〃電臺通訊 |
工作溫度 | -40C?85℃ |
工作濕度 | 95%RH無凝露 |
防護等級 | IP68 |
沖擊/震動 | 可抗擊2m自由跌落 |
供電方式 | 12?36V直流寬電壓供電 |
差分?jǐn)?shù)據 | RTCM3.2 |
電壓文波 | 100mvp-p(max) |
測速精度 | 0.05m/s |
一體機尺寸 | 213mm×129mm |
一體機重量 | ＜2.2Kg |
軟件概述 | 支持動態、靜態解算，設備狀態管理、成果數據精度評定 |
五、安裝注意事項
1.對空視野較開闊，視野內高度角15°范圍內無成片遮擋物
2.遠離大功率無線電發射源（如電視臺、電臺、微波站等），其距離不小于200米，遠離高壓輸?shù)离娋€(xiàn)和微波無線電信號傳輸通道，其距離不小于50米
3.附近不應有強烈信號反射物件（如大型建筑物、大面積水域等）
4.交通較為便利，利于施工、施測及后期維護作業
5.基準點測設應根據設計方案執行，其基礎應保證穩定
6.監測點測設應根據設計方案執行，確需微調應與設計單位充分溝通確定
